Ledli şamandıra yapımı fikir paylaşımı.

Bulunduğum bölge itibariyle (Kayseri Yamula Barajı) çok fazla mantar kaybeden birisiyim. Su altında üzüm bağlarından tutunda, söğütlüklerden, meşe ağaçlarına kadar bolca var. Sürekli de orada olduğum için bolca malzeme ihtiyacı duymaktayım. İcatçı yönümüz rahat durdurmuyor. Ucuz yollu şamandıra olayına girelim dedim. Ledli olsun fosfor bitti derdi olmasın. Bakın ne yaptım. Tek sorun ; Su geçirmeyen, küçük, mantarın içine saklanabilecek boyutta bir açma kapama tertibatı yapmak.



Satıyorsan alayım kardeşim



Cidden mi

Cidden mi O kadar mı güzel olmuş Şaka bir yana ışığı açıp kapamaya bir çözüm bulmalıyım. Su geçirmeden, içindeki düzeneği sudan koruyacak bir anahtar lazım. Satmayı düşünmüyorum ama hediye ederim



Sorun sadece o kaldıysa, bu pek fazla sorun değil. Ama sanırım sana bir de direnç lazım gibi görünüyor.

BC516 diye bir transistör vardır, temin edebiliyor musun?

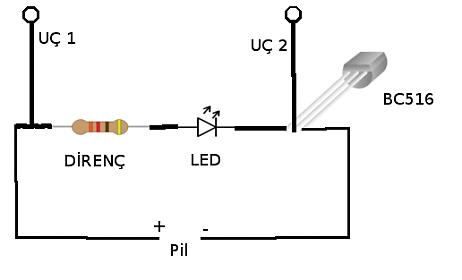

Basitçe yapacağın şey, şöyle bir şey:



Maliyeti çok tutmaz. Direnç, yeşil LED için 100, kırmızı LED için 150 ohm olabilir. Eğer parlak olsun istersen, 75 ve 100'de kullanabilirsin, ama pil çok çabuk biter. Dirençler on onbeş tanesi 50 kuruş filan. 47 ohm, 68 ohm, 82 ohm, 100 ohm, 120 ohm, 150 ohm al, dene, kendince iyi olana karar ver. Direnç büyüdükçe, parlaklık azalır, pil ömrü çoğalır.

Uçları şöyle yapabilirsin. Uzun ve ince bir bakır teli önce güzelce temizle, sonra lehimle kaplayıp kalayla. Yoksa bakır tel paslanır. Sonra şamandıranın içinden çıkarıp bir tur şamandıra etrafına sar. Diğer ucu da aynı şekilde, ilk sardığın tele olabildiğince yakın sar. Tatlı suyun iletkenliği düşüktür, tuzlu su olsa, topluiğne başı kadar olsa yeterdi.

Denemek için, ıslak elle iki tele birden dokun. LED yanması lazım. LED'i ters bağlamadığına emin ol, LED'in + ucu, dirence bağlanacak.



yukarıyı anladım. su anahtar vazifesi görecek öylemi? direnç pil ömrü ve parlaklığı ayarlamak için galiba.



BC516 hattı tamamlayacak herhalde. fiyatı 50 kr. Direnç fikri için saol. Su içinde çok parlayıp gözümü alıyordu. yakın zamanda sonuçları yazarım inşallah.



50 kuruş mu? Kazıkçılar....

Neyse. LED, bir diyottur. Yani, doğru yönde bağlarsan, tamamen iletkendir. Ters yönde ise tamamen yalıtkan. Ama iletime geçebilmek için belli bir voltaja ihtiyacı vardır. Yeşil LED için bu 2.7 V mesela. Bunun üzerindeki voltajlarda LED bildiğin kısa devre gibi davranır. Yani, dirençsiz bağlarsan, pili kısa devre etmiş olursun. Pilin iç direnci, kapasitesi vs. akımı sınırlar ama, çabucakta tükenir gider. En kötü durumda pil patlar (Lityum, LiPo, LiIon vs. ise).

Bu yüzden, akımı sınırlaması için bir direnç koyarsın. Pil voltajı ne: 4.5V mu? Yeşil LED 2.7V, Kırmızı 1.5V. Bu LED voltajını çıkarırsın. Kaç mA aksın istiyorsan direnci bulursun. Tipik LED'ler 10mA ile gayet güzel ışıldar.

V = Vbat - Vled = 4.5 - 2.7 = 1.8 V
R = V / Iled = 1.8 / 0.010 = 180 Ohm.

Daha parlak olması için, 20 mA istersen, kırmızı LED ile

V = Vbat - Vled = 4.5 - 1.5 = 3 V
R = V / Iled = 3 / 0.020 = 150 Ohm.

Elindeki piller sanırım LR44 veya LR54. Ucuzları 150 mAh, Pahalısı 200 mAh, işitme cihazları için satılanlar 600 mAh kapasitedir. Kaç saat dayanacak? Kaç mA çekmesine ayarladık, 10 mA mi? Pil hangisi, 150 mAh olan mı?

h = Hpil / Iled = 150 / 10 = 15 saat. Bu değere genelde çoğu pil ulaşmaz, bunun %75 - %80 i kadar vakitte pilin işi biter. Bu nedenle, akımı minimum yapmak, pilleri de kolay değişecek halde yapmak lazım.



:thumb: çok teşekkür ederim. malzeme temin edip başlıyorum çalışmalara...



serdar abi nasıl bir adamsın hala çözemedim. bilgine hayranım.



Kusura bakmazsan Duran kardeş, ledli şamandıra ihtiyacının sebib-i mücibini anlamadım



***

Abicim birinci sebep icat yapma ihtiyacı. Akıl durmuyor, eviriyor çeviriyor değişik bir şeyler istiyor.
2. Sebep: Tabi ki maddiyat.
3. Sebep: Sürekli takım kaybediyor olmam. Akşamları avlanırım ve fosfor illaki gerekir. Ama fosforum bittiği zaman gidip alacağım yer 60 km uzaklıkta.
4. Tatilde olmam dolayısıyla , barajın dibinde olmam dolayısıyla hep balıktayım. bolca malzeme kaybı yaşıyorum.

Yani fosfor yerine de kullanabileceğim, daha ekonomik bir mantar sistemi yapmak istiyorum.



Ledli fosfor veya fosforlu led ışıldaklar var. Çok kullanımlık, av başında tepesine vuruyon ışıldıyor, av bitiminde kafayı çekiyon sönüyor.

Mantarın dikey eksenine yakın bir noktadan ince bir delik/kesik açıp (çivi, tornavida vb bir şeyle) tüpü içine sıkışacak şekilde yerleştiriyorsun. İşi bitince at çantaya bir dahaki sefere kadar dinlensin. 5 lira civarı bir ücretle satılıyor. Kaç saatlik ömrü var bilemesem de ara ara 7 yıldır kullandığım halde hala aktif durumda kırmızı uçlu bir ledli fosforum var.

Şamandırayı iptal/imha olmaktan sakınırsan sana da uzun yıllar hizmet edecektir.



İyiymiş de;
1- Kayseride bu zımbırtıdan yok, görmedim. İnternette de pahalı olanlar var. Bundan yok. Nasıl temin edebiliriz ?



"İcat çıkarmaktan" vazgeçtiysen

http://www.kaptanbalik.com.tr/?urun-4858-captain-7155-fosfor-pilli-r-435-2-li-paket

http://www.tekneyatmalzemeleri.net/?urun-71176-captain-pilli-fosfor-4mm-25mm-kirmizi

http://www.incecizgi.net/Fosfor-Pilli-r-327-isildak.html#0



Tamam, ama pahalı, baya bir pahalı. Tanesi 6 TL filan bunların. Oysa üç pil, direnç, led filan 2 TL tutmaz. Bir de ömrü meselesi var, bunlar 7-8 saat ancak dayanıyor.



Kumu, suyu bir de şeyi birbirine katınca, şey oluveriyor.banghead

Bunu nasıl pratik etsin nasıl yapsın garibim? (He Duran, yapabilir misin? Ses ver abim, ne diyon bu işe?!) Sanki Tübitak'ın laboratuvarı var elinin altında, malzeme gani, alet edavat, donanım, takım, tezgah o biçim. Ki olsa da kaba saba ve kullanımı maraz çıkaracak bir "icat" olur verdiğin o kargacık burgacık şema ile. Sırf bu sektöre yönelmiş bütün bilgi ve teknik deneyimini bu alana hasretmiş şirket bazında üretim yapanlar, bula bula bunu bulmuşlar. Yok Duran daha iyisini yapar mı diyorsun?

İş o kadar kolay mı sanıyorsun? Bir tane sen yap bari de herkes görsün allahısen.



Arkadaş yav. 2 adreste tükenmiş, biride toptan satarım sana diyor bekliyecez artık. Fakat ilk kullanımda suya hediye edersem balli abi seni anacağım haberin olsun



Bana da pahalı geldi doğrusu. Kargoda var bu işin içinde. Ayrıca icat çıkarmanın verdiği haz onda yok Ben yaptım bunu demek var, aldım demek var Neyse ben yine de yapim da olmazsa alırız, kaçmıyor ya...

Anlaşılan biz icat çıkaracağız galiba...
